在锂电池制造过程中，负极极片边缘出现的"波浪边"现象是影响电池性能和良品率的重要因素之一。这种边缘不平整的现象不仅影响电池装配，还可能导致电池性能下降甚至安全隐患。

一、什么是"波浪边"现象

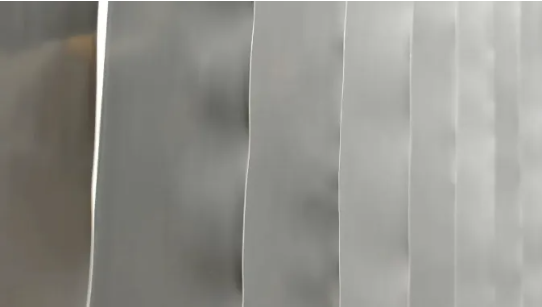

"波浪边"是指锂电池负极极片在涂布、干燥或后续加工过程中，边缘区域出现的波浪状不平整现象。具体表现为：

- 极片边缘厚度不均匀

- 边缘呈现规律的起伏波动

- 严重时可能出现卷曲或褶皱

这种现象主要发生在负极极片而非正极，这与负极材料的特性和工艺要求密切相关。

二、材料因素导致的"波浪边"

1. 浆料流变特性不匹配

负极浆料的流变特性对边缘平整度有决定性影响：

- 粘度不合适：粘度过低时浆料易流动，边缘难以保持形状;粘度过高则涂布阻力大，边缘易撕裂

- 触变性差：良好的触变性可使浆料在剪切力作用下粘度降低，停止剪切后恢复高粘度，有助于保持边缘形状

- 屈服应力不足：无法抵抗重力作用导致边缘下沉变形

2. 导电剂与粘结剂分布不均

- 导电剂(如炭黑)分布不均导致局部导电网络差异

- 粘结剂(如CMC、SBR)迁移造成边缘粘结力下降

- 材料间的相容性问题导致相分离

3. 活性材料膨胀特性

石墨等负极材料在充放电过程中有约10%的体积膨胀：

- 极片边缘约束力较弱，膨胀更明显

- 反复膨胀收缩导致边缘结构破坏

- 膨胀应力释放形成波浪状变形

三、工艺因素导致的"波浪边"

1. 涂布工艺参数不当

- 狭缝涂布模头设计：模头唇口间隙不均、边缘效应未补偿

- 涂布速度不稳定：速度波动导致边缘浆料供应不均

- 基材张力控制：张力不均导致箔材变形

- 背辊精度不足：背辊圆度或同轴度偏差

2. 干燥过程应力不均

- 边缘干燥速率过快：边缘溶剂挥发快于中心区域

- 温度梯度控制不当：横向温度不均导致收缩差异

- 干燥风速分布不均：边缘气流扰动更强

- 干燥应力累积：各干燥区参数不匹配

3. 分切工艺影响

- 刀具磨损：钝刀造成边缘拉扯而非整齐切割

- 分切张力控制：张力过大导致边缘变形

- 分切速度不当：高速分切易产生边缘毛刺

- 收卷压力不均：收卷松紧不一致导致边缘应力积累

四、设备因素导致的"波浪边"

1. 涂布设备精度问题

- 模头安装平行度偏差

- 背辊表面粗糙度不均

- 浆料供给系统压力波动

- 基材走带系统对中不良

2. 干燥设备设计缺陷

- 风嘴结构不合理

- 热风循环系统不平衡

- 干燥箱密封性差

- 支撑辊热变形

3. 张力控制系统问题

- 张力检测精度不足

- 执行机构响应滞后

- 系统PID参数未优化

- 多段张力协调不良

五、环境因素影响

1. 温湿度波动

- 环境温度变化影响浆料流变性

- 湿度影响干燥速率和溶剂挥发

- 车间洁净度影响边缘污染

2. 基材存储条件

- 集流体箔材存储变形

- 环境湿度导致箔材氧化

- 材料吸湿影响粘结性能

六、"波浪边"的预防与改善措施

1. 材料优化

- 调整浆料配方，优化流变特性

- 选用合适粘结剂体系

- 控制固体含量和分散程度

2. 工艺改进

- 优化涂布模头设计，增加边缘补偿

- 调整干燥曲线，降低边缘干燥速率

- 改进分切工艺参数

- 实施过程监控与反馈控制

3. 设备维护

- 定期检查涂布模头状态

- 保持背辊和支撑辊精度

- 校准张力控制系统

- 维护干燥系统风平衡

4. 环境控制

- 保持车间恒温恒湿

- 确保基材存储条件稳定

- 提高生产环境洁净度

七、"波浪边"对电池性能的影响

1. 电化学性能影响：

- 边缘活性物质利用率不均

- 局部电流密度分布异常

- 循环寿命降低

2. 安全性能影响：

- 边缘毛刺可能刺穿隔膜

- 不均匀膨胀导致内短路风险

- 热失控概率增加

3. 工艺性能影响：

- 卷绕或叠片困难

- 极组装配良率下降

- 电解液浸润不均

结论：

锂电池负极极片"波浪边"的形成是多种因素共同作用的结果，涉及材料特性、工艺参数、设备状态和环境条件等多个方面。通过系统分析这些影响因素，采取针对性的预防和改善措施，可以有效控制"波浪边"现象，提高极片质量和电池性能。未来随着涂布技术和材料科学的进步，"波浪边"问题将得到更好的解决，推动锂电池制造工艺向更高水平发展。
